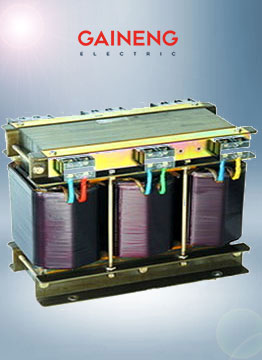

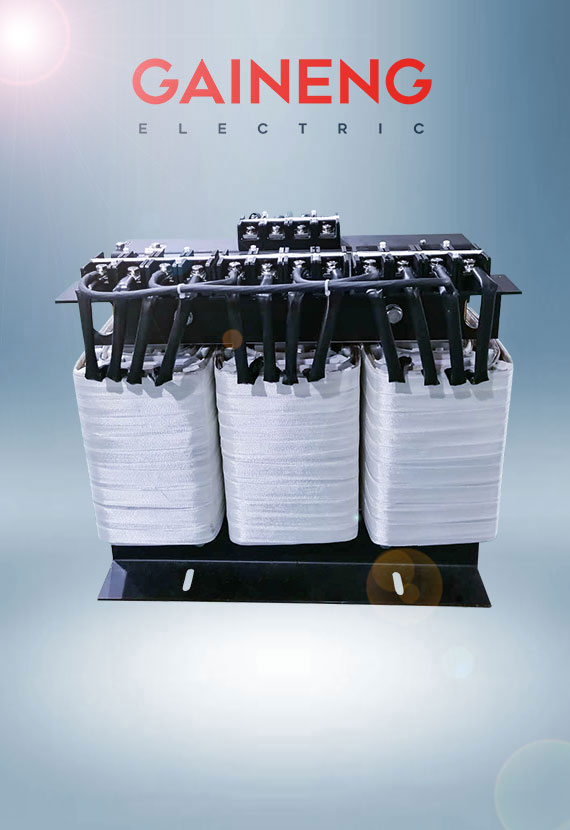

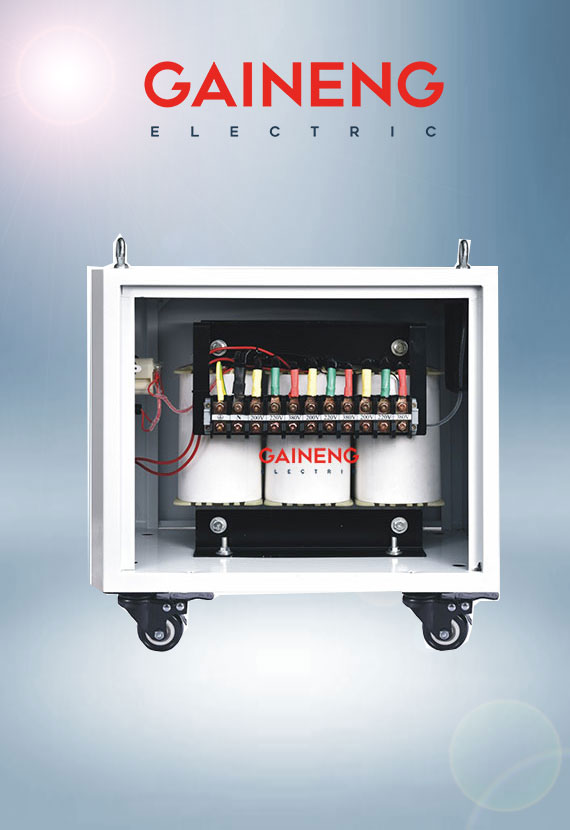

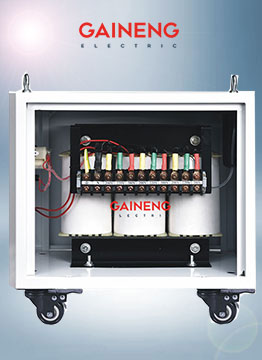

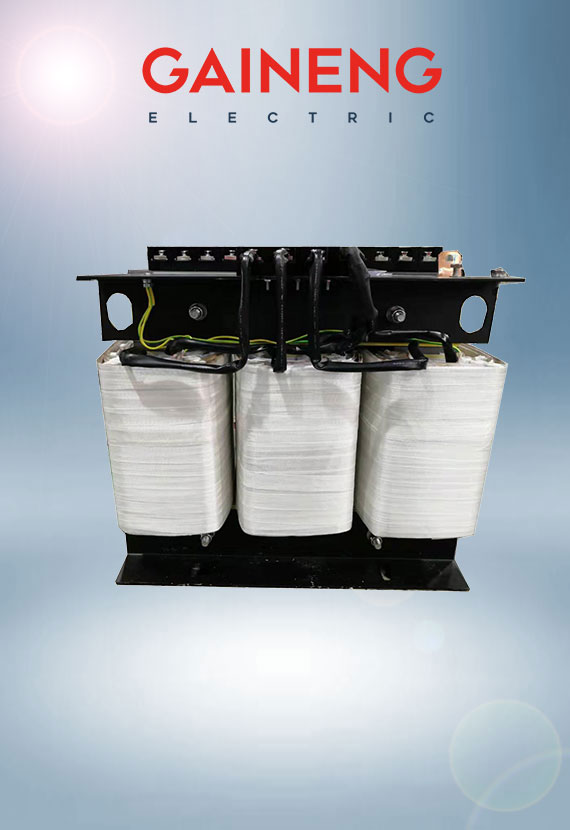

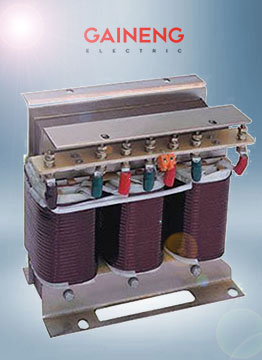

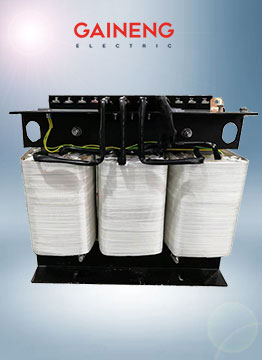

安全隔離變壓器(K係數抗諧波隔離變壓器）技術指標
容量：1KVA-800KVA
電壓等級：AC1000V及以下
輸入電壓：允許額定電壓±5%波動
絕緣電阻：DC 500V≥100MΩ
輸出電壓：負載範圍內額定電壓±2-3℅
絕緣等級：H級
頻率：50Hz/60Hz
環境溫度：-25°C-- +45°C
K係數值：K9,K11,K13,K20,K30
勵磁湧流：≤7Ie
抗電強度：4200V/10mA/60s
相對濕度：＜95℅
負載性能：連續100℅滿載時，可承受3-倍瞬間電流
溫升：＜100K
波形失真：無附加波形失真
噪音：＜55db
安全隔離變壓器規格參數
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸(cm)/
重量(kg)
|
帶機箱尺寸(cm)/重量(kg)
|
|
KSG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂製
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂製
|
30×15×25/35
|
45×25×30/56
|
|
KSG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
KSG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
KSG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
KSG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
KSG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
KSG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
KSG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
KSG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
KSG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
KSG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
KSG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
KSG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
KSG-120KVA
|
75×35×68
|
100×50×105/600
|
|
KSG-150KVA
|
85×37×68
|
120×65×115/690
|
|
KSG-180KVA
|
95×45×83
|
120×65×115/930
|
|
KSG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
KSG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
KSG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
KSG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
KSG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
KSG-400KVA
|
115×55×105
|
140×60×145/1700
|

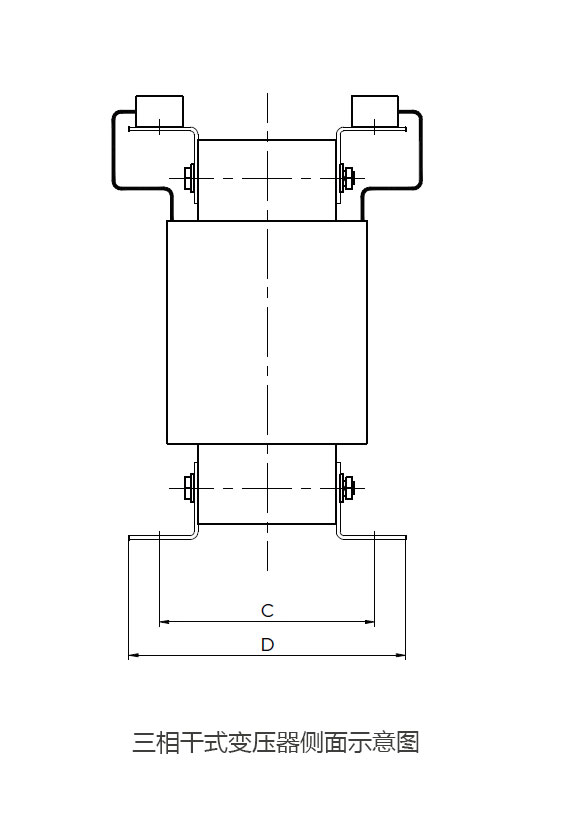

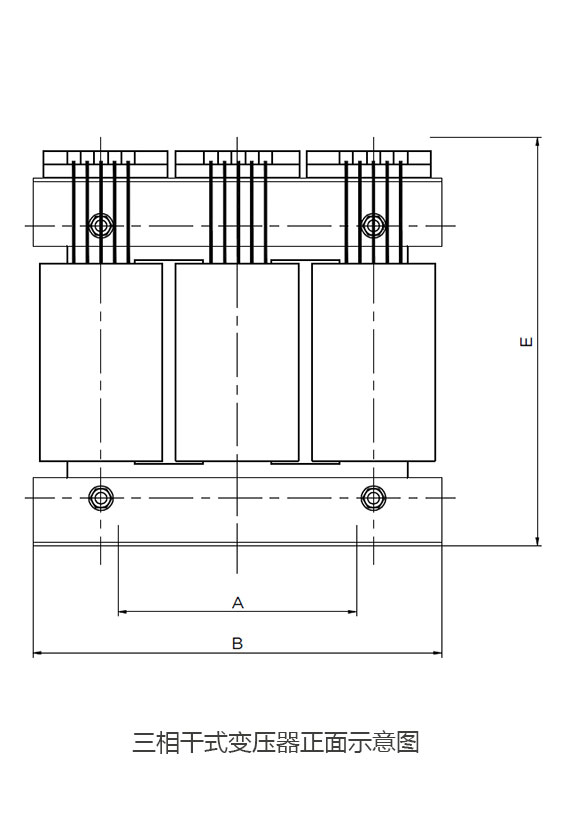

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的安全隔離變壓器（K係數安全隔離變壓器）。
|
安全隔離變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|
安全隔離變壓器
所謂安全隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。另外， 利用其鐵芯的高頻損耗大的特點， 從而抑製高頻雜波傳入控製回路。 用隔離變壓器使二次對地懸浮，隻能用在供電範圍較小、線路較短的場合。此時，係統的對地電容電流小得不足以對人身造成傷害。 還有一個很重要的作用就是保護人身安全！隔離危險電壓。
K係數是一個通用的諧波發熱效應特殊度量，尤其適用於變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例，K係數安全隔離變壓器標準規格有K-11,K-13,K-20,K-30等等；上海蓋能電氣設計生產的K11安全隔離變壓器是辦公室負荷和普通機房負荷的一個常用額,上海蓋能設計生產的K20安全隔離變壓器趨向於專用計算機負荷（精密空調和精密電機）和電力質量敏感設備PDU（電力分配單元）。
K係數安全隔離變壓器，主要用於交流50—60Hz，電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與製造。K20係數是一個通用的諧波發熱效應特殊度量，尤其適用於變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例， K20係數變壓器標準規格有K-4,K-13,K-20,K-30等等；K-13是辦公室負荷和普通機房負荷的一個常用額，K-20趨向於專用計算機負荷（精密空調和精密電機）和電力質量敏感設備PDU（電力分配單元）。K20係數隔離變壓器，主要用於交流50—60Hz，電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與製造。
係數變壓器設計時盡可能減少熱效應，可通過線圈優化設計、導線規格的厚寬比、線圈並聯個數等來達到。K係數變壓器設計阻抗必須選擇合適的阻抗值、使用低損耗超薄矽鋼片且磁密度應比普通變壓器的設計值低、工藝製作加強結構強度、減少變壓器零序電流在中性點的熱效應損害、高頻的熱附加效應及輸出側繞組的熱附加效應等。
安全隔離變壓器使用條件:
工作環境溫度：-25~+50°C；
工作環境濕度：20~90%RH；
工作環境大氣壓力：860 hPa～1060 hPa；
儲藏/運輸溫度：-20°C～+55°C。
安全隔離變壓器主要技術特征:
額定容量：0.5kVA～800kVA；
輸入電壓：額定電壓380V±15%；
輸出電壓：額定電壓380V（容載）；
聯接方式：Dyn11
頻率：≥98%；
頻率：50Hz/60Hz；
接地電阻：25A小於50靠歐
感應耐壓：125HZ/760V/4分鍾
絕緣等級：F級H級；
噪音：≤55dB (A計權)；
溫升：≤125K；
阻抗壓降：≤4%；
結構：幹式自然風冷；
抗幹擾方式：雙屏蔽接地；
波形失真：無附加波形失真；
電氣強度：工頻正弦電壓3000V曆時一分鍾無擊穿及閃絡現象；
絕緣電阻（輸入、輸出對地）:測試電壓至少1000VDC，絕緣電阻大於1000MΩ；
功能：具有輸入電壓、輸出電壓、電流等指示（此項功能需要配置機櫃實現）；
保護：具有過流保護（此項功能需要配置機櫃實現）；
