如何選用合適的CKSG串聯電抗器？
在高壓補償裝置中一般都裝設有串聯電抗器，它的作用主要有兩點：一是限製合閘湧流，使其不超過額定電流的20倍；二是抑製供電係統的高次諧波，用來保護電容器。因此電抗器在補償裝置中的作用非常重要。隻有科學、合理的選用串聯電抗器才能確保補償裝置的安全運行。對於CKSG串聯電抗器的選用主要有三方麵的內容：電抗器的電抗率K值的選取和電抗器結構（空芯、鐵芯）以及電抗器的安裝位置（電源側、中性點側）。下麵上海蓋能電氣有限公司將簡單闡述一下如何選用CKSG串聯電抗器！
引文作者:上海蓋能電氣市場部（專注幹式變壓器30年）電話：189 1886 3098（微信同號）

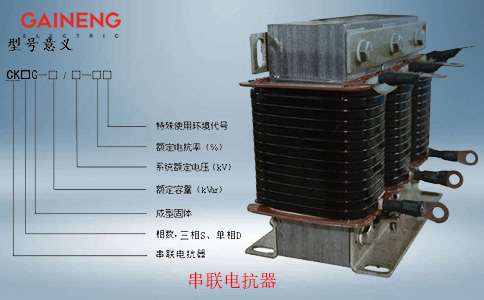

CKSG串聯電抗器
一、CKSG串聯電抗器的電抗率K值的確定：
1、如在係統中諧波含量很少而僅考慮限製合閘湧流時，則選K=（0.5~1）%即可滿足標準要求。但這種串聯電抗器對5次諧波電流放大嚴重，對3次諧波放大輕微。
2、如在係統中存在的諧波不可忽視時，應查明供電係統的背景諧波含量，然後再合理確定K值。為了達到抑製諧波的目的，電抗率的配置應使用電容器接入處綜合諧波阻抗呈感性。
當係統中電網背景諧波為5次及以上時，這時應配置電抗率為（4.5~6）%。電網的一般情況是：5次諧波最大，7次次之，3次較小。因此在工程中，選用K=4.5%~6%的串聯電抗器較多，國際上也通常采用。
配置6%的串聯電抗器抑製5次諧波效果好，但有明顯的放大3次諧波作用。它的諧振點（204HZ）遠離5次諧波的頻率（250HZ），裕量較大。
配置4.5%的串聯電抗器對3次諧波放大輕微，因此在抑製5次及以上諧波，同時又要兼顧減小對3次諧波的放大，在這種情況下是適宜的。但它的諧振點（235HZ）與5次諧波的頻率間距較小。
當係統中背景諧波為3次及以上時，應配置電抗率為12%的串聯電抗器。由於近年來不3次諧波源的電氣設備不斷增多，使係統中的3次諧波不斷的增大，尤其是冶金行業這個現象不能忽視。
總之配置電抗器的原則是：一定要根據係統背景諧波含量來綜合考慮而確定。
二、串聯電抗器的結構選擇
串聯電抗器的結構形式主要有空芯和鐵芯兩種結構。
鐵芯結構的串聯電抗器主要優點是：損耗小，電磁兼容性叫好，體積小。缺點是：有噪音並在事故電流較大時鐵芯飽和失去了限流能力。當幹式鐵芯且采用氧樹脂鑄線圈的電抗器，其動、熱穩定性均很好，適合裝在櫃中。油浸式鐵芯電抗器雖然體積大些，但噪音較小，散熱較好，安裝方便，適用於戶外使用。
空芯串聯電抗器的主要優點是：線性度好，具有很強的限製短路電流的能力而且噪音小。缺點是：損耗大，體積大。這種電抗器戶內，戶外都適合，但不適合裝在櫃中。在戶外安裝容易解決防止電磁感應問題。最好采用分相布置“品”字形或“一”zixing。zheyangxiangjianlakailejuli，youliyufangzhixiangjianduanluhesuoxiaoshigufanwei。suoyizhezhongbuzhifangshiweishouxuan。dangchangdishoudaoxianzhibunengfenxiangbuzhishi，kecaiyonghuxiangdiezhuangshichanpin。sanxiangdiezhuangshichanpindeB相線圈繞線製方向為反方向使支柱絕緣承受壓力，因此在安裝時一定按生產廠家的規定。
三、電抗器的安裝位置
串聯電抗器無論裝在電容器的電源側或中性點側，從限製合閘湧流和抑製諧波來說，作用都一樣。
當把串聯電抗器裝在電源側時，運行條件苛刻。因它承受短路電流的衝擊，電抗器對地電壓也高（相對於中性點側）。因此對動、熱穩定要求高。根據這些要求，宜采用環氧玻璃纖維包封的空心電抗器比較適合，而鐵芯電抗器有鐵芯飽和之慮。
當把串聯電抗器裝在中性點側時，對電抗器的要求相對低些，一般不受短路電流的衝擊。故動、熱穩定沒有特殊要求，而且電抗器承受的對地電壓低，所以采用空芯，鐵芯幹式，鐵芯油浸式均可以。
串聯電抗器安裝在中性點側比安裝在電源側缺少了電抗器的抗短路電流衝擊的能力。
四、半芯式電抗器
這種電抗器是將鐵芯電抗器中的鐵芯放在了空芯電抗器的空芯中。它區別於傳統的鐵芯電抗器是：其(qi)鐵(tie)芯(xin)並(bing)不(bu)包(bao)圍(wei)整(zheng)個(ge)線(xian)圈(quan)而(er)形(xing)成(cheng)回(hui)路(lu)。從(cong)列(lie)表(biao)看(kan)象(xiang)是(shi)空(kong)芯(xin)電(dian)抗(kang)器(qi)，但(dan)它(ta)的(de)外(wai)形(xing)大(da)大(da)減(jian)小(xiao)，是(shi)由(you)於(yu)，在(zai)線(xian)圈(quan)芯(xin)中(zhong)放(fang)置(zhi)了(le)由(you)高(gao)導(dao)磁(ci)材(cai)料(liao)做(zuo)成(cheng)的(de)芯(xin)柱(zhu)，使(shi)線(xian)圈(quan)中(zhong)的(de)磁(ci)導(dao)率(lv)大(da)大(da)增(zeng)加(jia)，從(cong)而(er)也(ye)比(bi)空(kong)芯(xin)電(dian)抗(kang)器(qi)的(de)損(sun)耗(hao)小(xiao)。
半芯式電抗器的性能和外形基本介於鐵芯和空芯電抗器之間。
上麵對串聯電抗器選用的說明僅從技術方麵來分析，但在實際中還是要考慮價格因素。因此在選用串聯電抗器時一定要綜合比較技術、價格指標，才能達到最佳效果。
上海蓋能電氣有限公司是電抗器生產廠家，其設計和生產的CKSG係(xi)列(lie)串(chuan)聯(lian)電(dian)抗(kang)器(qi)能(neng)有(you)效(xiao)地(di)吸(xi)收(shou)電(dian)網(wang)諧(xie)波(bo)，改(gai)善(shan)係(xi)統(tong)的(de)電(dian)壓(ya)波(bo)形(xing)，提(ti)高(gao)係(xi)統(tong)的(de)功(gong)率(lv)因(yin)數(shu)，並(bing)能(neng)有(you)效(xiao)地(di)抑(yi)製(zhi)合(he)閘(zha)湧(yong)流(liu)及(ji)操(cao)作(zuo)過(guo)電(dian)壓(ya)，有(you)效(xiao)地(di)保(bao)護(hu)了(le)電(dian)容(rong)器(qi)。如(ru)需(xu)詳(xiang)細(xi)了(le)解(jie)產(chan)品(pin)型(xing)號(hao)規(gui)格(ge)及(ji)價(jia)格(ge)請(qing)瀏(liu)覽(lan)：CKSG串聯電抗器信號大全
