幹式隔離變壓器如何接線？
幹式隔離變壓器廣泛適用於交流50Hz至60Hz，電壓690V以下的電路中，產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與製造。上海蓋能電氣有限公司是一家專注幹式隔離變壓器30餘yu年nian的de生sheng產chan企qi業ye，其qi設she計ji和he生sheng產chan的de幹gan式shi隔ge離li變bian壓ya器qi廣guang泛fan應ying用yong於yu風feng電dian光guang伏fu，機ji床chuang機ji電dian設she備bei，數shu據ju中zhong心xin，醫yi用yong電dian源yuan隔ge離li，船chuan用yong岸an電dian等deng。那na幹gan式shi隔ge離li變bian壓ya器qi如ru何he接jie線xian呢ne？下xia麵mian我wo們men就jiu簡jian單dan闡chan述shu一yi下xia。
引文作者:上海蓋能電氣市場部（專注幹式變壓器30年）電話：189 1886 3098（微信同號）

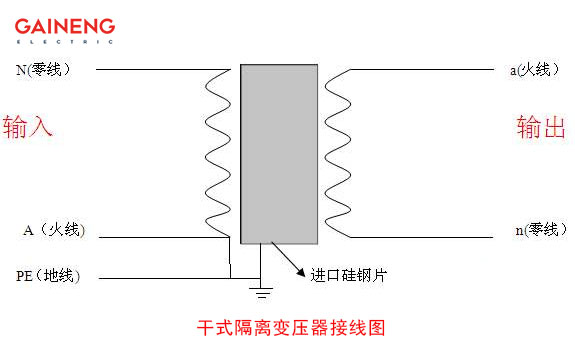

幹式隔離變壓器接線圖
幹式隔離變壓器優點
1、高度隔離；
2、N-G性能良好；
3、高度共模幹擾抑製；
4、將△轉換為Y或Y至△；
5、電壓抽頭容易轉換；
6、按用戶的特殊性能要求設計。
幹式隔離變壓器接線方法
幹式隔離變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法；
常見的幹式隔離變壓器繞組有二種接法，即“三角形接線”和“星形接線”；在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線；“11”表示變壓器二次側的線電壓Uab滯後一次側線電壓UAB330度（或超前30度）。
幹式隔離變壓器的聯接組別的表示方法是：大寫字母表示一次側（或原邊）的接線方式，小寫字母表示二次側（或副邊）的接線方式。
Y（或y）為星形接線，D（或d）為三角形接線。
數字采用時鍾表示法，用來表示一、二次側線電壓的相位關係，一次側線電壓相量作為分針，固定指在時鍾12點的位置，二次側的線電壓相量作為時針。
“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鍾12點的位置時，二次側的線電壓相量在時鍾的11點位置。也就是，二次側的線電壓Uab滯後一次側線電壓UAB330度（或超前30度）。
幹式隔離變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我國隻采用“Y，y”和“Y，d”。
由於Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y後麵加字母n表示。n表示中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上。“12”在新的接線組別中，就以“0”表示。
