幹式變壓器接線方式和幹式變壓器低壓出線方式有哪些？
幹式變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。上海蓋能電氣有限公司是幹式變壓器生產企業，公司設計和生產幹式變壓器領域30餘年，那我們來簡單的闡述下幹式變壓器接線方式和幹式變壓器低壓出線方式。
引文作者:上海蓋能電氣市場部（專注幹式變壓器30年）電話：189 1886 3098（微信同號）
幹式變壓器工作原理：

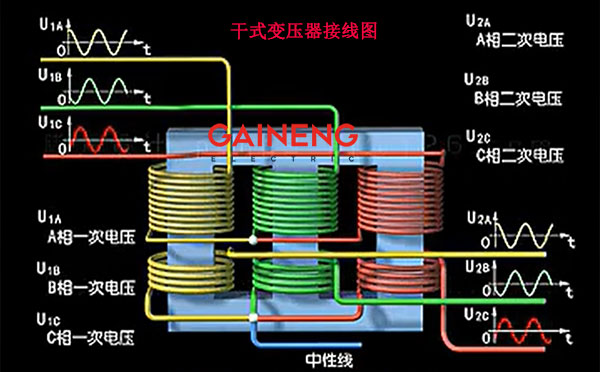

幹式變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其餘的繞組叫次級線圈。它可以變換交流電壓、電流和阻抗。最簡單的鐵心變壓器由一個軟磁材料做成的鐵心及套在鐵心上的兩個匝數不等的線圈構成，幹式變壓器接線方式如下圖所示。
幹式變壓器接線方式
幹式變壓器接線方式
1、短接幹式變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大於2M歐姆。
2、幹式變壓器輸入、輸出電源線截麵配線應滿足其電流值大小的要求；按照2-2.5A/min2電流密度配置為宜。
3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A 相、B 相、C 相，中性零線應與幹式變壓器中性零線相接，接地線與變壓器外殼（如變壓器有機箱應與箱體地線標誌對應相連接),檢查輸入輸出線，確認正確無誤。
4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器內部是否有異響、打火、異味等非正常現象，若有異常,請立即斷開輸入電源。
5、當空載測試完成且正常後，方可接入負載。
幹式變壓器低壓出線方式有哪些？
1、低壓標準封閉母線：
工程配線若選用封閉母線(也稱插接式母線或密集型母線槽)，相應之幹式變壓器可提供標準封閉母線端子，方便與外部母排聯接。帶外殼(IP20)產品，外殼頂蓋上配套提供封閉母線法蘭;不帶外殼(IP00)產品，隻提供封閉母排接線端子。
2、低壓標準橫排側出線：
當幹式變壓器與低壓配電屏並排放置時，為方便其端子間聯接，變壓器可提供低壓橫排側出線，通常與GGD、GCK、MNS等低壓屏相配，幹式變壓器廠與開關廠要簽署接口配合紀要，確認配合接口詳盡尺寸，保證現場安裝順利。
3、低壓標準立排側出線：
與橫排側出線相似，當選用多米諾屏等母排為豎向布置低壓配電屏時，變壓器可提供低壓立排側出線。
上海蓋能電氣有限公司設計生產的幹式變壓器有三相幹式變壓器和單相幹式變壓器，如需詳細了解產品型號規格及價格請瀏覽：幹式變壓器型號大全
